起源の場所 | ドイツ |
ブランド名 | IFM |
証明 | CE |
モデル番号 | PG2733 |
文書 | 製品説明書 PDF |

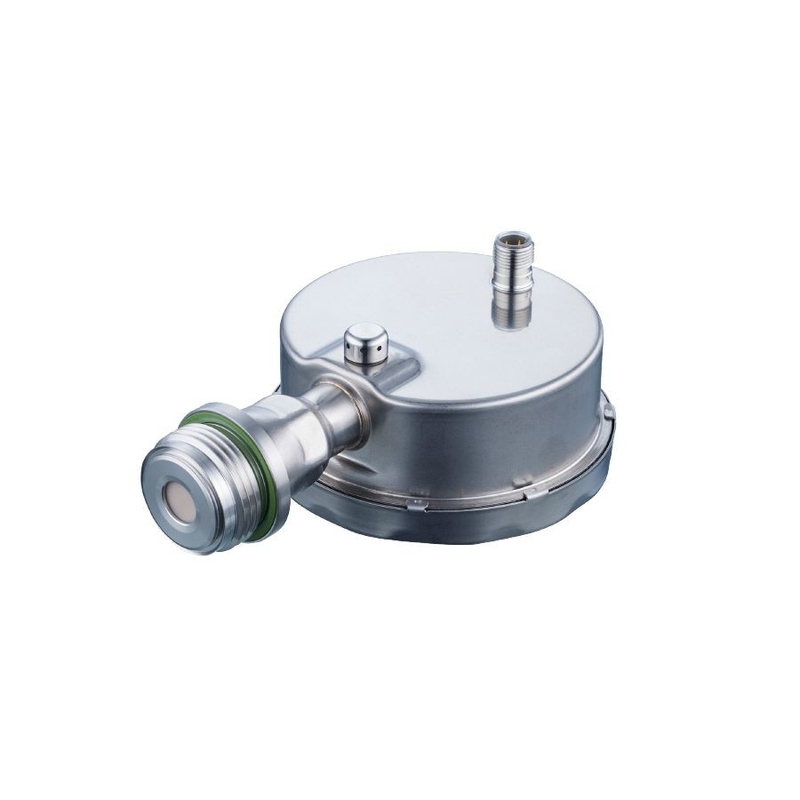

IFM アナログディスプレイ PG2733 PG-025-REA01-MFRKG/US/ /P付きのフラッシュ圧力センサー
IFM PG2733 PG-025-REA01-MFRKG/US/Pは,アナログディスプレイのフラッシュプレッシャーセンサーである.センサーに関する情報はいくつか.
1モデル:PG2733 PG-025-REA01-MFRKG/US/P
2製造者:IFM電子 GmbH
3機能: 洗浄圧力センサーは,システムまたはプロセス内の液体の圧力を測定するように設計されています.測定値の現場モニタリングのためのリアルタイム圧力表示とアナログディスプレイを備えています.
4圧力測定範囲:センサーの特定の圧力測定範囲は,モデル変種によって異なります.残念ながら,提示されたモデル番号には圧力範囲に関する情報がない.この特定のモデルの正確な圧力測定範囲については,製品ドキュメントまたはデータシートを参照することをお勧めします.
5アナログディスプレイ:センサーにはアナログディスプレイが装備されており,通常は圧力の値を表示するためにスケールに沿って動く針またはポインタで構成されています.アナログディスプレイは,デジタル表示ではなく,圧力測定の連続表示を提供します..
6電気接続: センサーは,モデル名で"/US/P"で示される特定の電気接続タイプをサポートします."/US"は,米国市場と互換性のあるコネクタまたは電気接続型を表すことができる."/P"は電気接続や機能に関する追加的な詳細を示すことができます.正確な情報については,製品ドキュメントまたはデータシートを参照してください.
7容器タイプ:センサーは,工業用環境に適した頑丈な容器に配置されている可能性が高い.提供されたモデル番号から,ハウジングタイプまたは設計の具体的な詳細は明らかではありません..
IFM PG2733 PG-025-REA01-MFRKG/US/P フラッシュプレッシャーセンサーの詳細な仕様,設置ガイドライン,互換性に関する情報は,IFM Electronic GmbH が提供した公式のドキュメントを閲覧するか,技術サポートに連絡することをお勧めします.詳細なニーズと最新製品情報に基づいて,正確な最新情報を提供できます.
製品特性
入力と出力の数 | デジタル出力の数:1 アナログ出力の数:1 | ||
測定範囲 |
|
||
プロセス接続 | 糸付き接続 G 1 外部糸 Aseptoflex Vario |
適用する
特色 | 金色接点 | ||
適用する | 食品・飲料産業用 洗浄式装着式 | ||
メディア | 粘着性のある介質と,懸浮粒子を含む液体;液体とガス | ||
中間温度 [°C] | -25歳125(最大45時間) | ||
破裂圧の最小値 |
|
||
圧力を指定する |
|
||
圧力の種類 | 相対圧力,真空 | ||
死んだ空間はない | そうだ | ||
MAWP (CRN による申請の場合) [バー] | 60 |
電気データ
動作電圧 [V] | 18...32 DC |
電流消費量 [mA] | < 70V (24V) |
最小隔熱抵抗量 [MΩ] | 100(500V DC) |
保護クラス | 第3回 |
逆極性保護 | そうだ |
電源開ける遅延時間 [s] | 6 |
統合監視犬 | そうだ |
入力/出力
入力と出力の数 | デジタル出力の数:1 アナログ出力の数:1 |
生産量
総出力数 | 2 |
出力信号 | スイッチ信号,アナログ信号 (設定可能) |
電気設計 | PNP/NPN |
デジタル出力数 | 1 |
出力機能 | 通常開いた/通常閉じた (パラメータ設定可能) |
最大電圧降圧切換出力 DC [V] | 2 |
切断出力の常流電流量 [mA] | 250 |
切り替え周波数 DC [Hz] | 50 |
アナログ出力の数 | 1 |
アナログ電流出力 [mA] | 4... ほら20逆転性 (スケーラブル) |
最大負荷 [Ω] | (Ub - 10 V) / 20 mA |
ショート・サーキット保護 | そうだ |
短路防止装置の種類 | パルス |
超負荷保護 | そうだ |
測定/設定範囲
測定範囲 |
|
||
設定点 SP |
|
||
リセットポイント rP |
|
||
アナログの開始点 |
|
||
アナログ端点 |
|
||
段階的に |
|
精度/偏差
スイッチポイント精度 [スパンスの%] | < ± 02(ダウン1:1) |
繰り返し性 [スパンスの%] | < ± 01; (温度変動 < 10 K; 減速 1:1) |
特徴の偏差 [スパンスの%] | < ± 02; (直線性,ヒステレシス,繰り返しの限界値をDIN 16086に設定して1:1を下回る) |
線性偏差 [スパンスの%] | < ± 015(ダウン1:1) |
ヒステレシス偏差 [スパンスの%] | < ± 015(ダウン1:1) |
長期安定性 [スパンスの%] | < ± 01(下ろす 1:1年間) |
温度係数ゼロポイント [スパンスの% / 10 K] | < ± 005(0~70°C) |
温度係数のスパンチ [スパンチ% / 10 K] | < ± 015(0~70°C) |
応答時間
応答時間 [ms] | < 10 |
減圧プロセス値 dAP [s] | 0.01... ほら30 |
アナログ出力 dAA [s] のダッピング | 0.01... ほら30 |
ステップ応答時間 アナログ出力 [ms] | 25 |
運用条件
環境温度 [°C] | -25歳80 |
保存温度 [°C] | -40歳100 |
保護 | IP 67;IP 69K |
